NXQ 시리즈 어큐뮬레이터 블래더

NXQ 시리즈 어큐뮬레이터 블래더는 유압 시스템의 중요한 에너지 저장 요소로, 주로 에너지 변동을 흡수하고 에너지를 방출하여 원활한 시스템 작동을 담당합니다.

PREV：No previous product 다음：No next product

주요 기능
1. 에너지 저장: 유압 펌프가 시스템에 압력을 가하면 어큐뮬레이터 블래더가 변형되어 내부 질소(또는 기타 압축 가스)를 압축하여 에너지를 저장합니다.
2. 압력 안정화: 시스템 압력이 떨어지면 어큐뮬레이터 블래더가 반동하여 압축 가스를 방출하여 유압 오일을 보충하고 시스템 압력을 설정 값 근처로 유지합니다.
3. 용량 보상: 시스템 내 파이프, 피스톤 로드 등 구성요소의 움직임으로 인한 부피 변화를 보상합니다.
4. 펄스 흡수: 유압 시스템에서 솔레노이드 밸브를 열거나 닫으면 순간적인 충격(펄스)이 발생합니다. 어큐뮬레이터 블래더는 이러한 충격을 효과적으로 흡수하여 시스템 구성 요소를 보호합니다.

작동 매체:
1. 어큐뮬레이터 블래더 내부: 일반적으로 질소(N2), 때로는 기타 불활성 가스로 채워져 있습니다.
2. 어큐뮬레이터 블래더 외부: 유압유(Y), 에멀젼(R), 물-글리콜(EG) 등으로 채워져 있습니다.
3. 재질: 외부 쉘은 일반적으로 20# 강철, 35CrMo 또는 316L 스테인레스 스틸로 만들어집니다. 어큐뮬레이터 블래더 본체는 일반적으로 고강도, 내유성 고무로 만들어지며 내유성, 산 및 알칼리 저항, 내열성 및 최소 변형을 특징으로 합니다.
4. 표준: HG2331 표준(유럽 표준)을 준수하며 GB/T 20663-2017과 같은 표준에 적용 가능합니다.

일반적인 모델 및 구조:
이 시리즈에는 다양한 용량(0.4L부터 200L까지)을 갖춘 다양한 모델이 포함되어 있습니다. 일반적인 구조에는 A형(소형 포트)과 AB형(대형 포트)이 있습니다. 연결 방법에는 플랜지(F)와 나사형(L)이 있습니다. 모델 지정에는 일반적으로 용량, 정격 압력 및 연결 방법과 같은 정보가 포함됩니다.

제품
설명

우리는 다양한 고객의 요구 사항을 충족하기 위해 고객의 요구에 따라 설계하고 개발할 수 있습니다.

모델 명칭

1. 방광 부피: 0.4-100L
2. B가산기 길이: 74-1880mm
3. 구조 유형: A Type

제품 사양

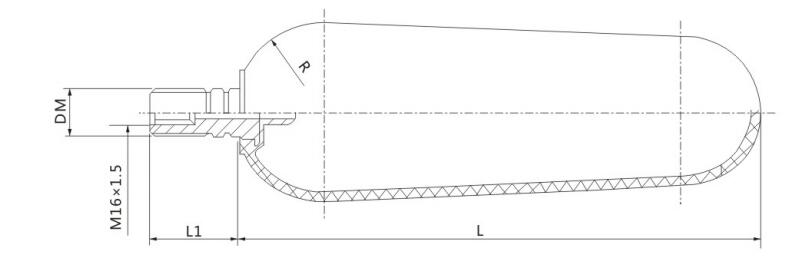

전반적인 차원

1. NXQ 시리즈 어큐뮬레이터 블래더 매개변수 표

시리즈(Φ)	용량(L)	DM	엘(mm)	L2(mm)	R (mm)
89	0.4	M24×1.5	74	44	38.5
89	0.63	M24×1.5	144	44	38.5
89	1	M24×1.5	250	44	38.5
114	1	M24×1.5	150	44	49
152	1.6	M30×1.5	144	49	66
152	2.5	M30×1.5	206	49	66
152	4	M30×1.5	312	49	66
152	6.3	M30×1.5	486	49	66
219	10	M30×1.5	365	60	95
219	16	M30×1.5	569	60	95
219	20	M30×1.5	700	60	95
219	25	M30×1.5	877	60	95
219	32	M30×1.5	1110	60	95
219	40	M30×1.5	1405	60	95
219	50	M30×1.5	1735	60	95

2. NXQ 시리즈 어큐뮬레이터 블래더 매개변수 표

시리즈(Φ)	용량(L)	DM	엘(mm)	L2(mm)	R (mm)
299	20	M30×1.5	380	70	131
299	25	M30×1.5	470	70	131
299	40	M30×1.5	740	70	131
299	50	M30×1.5	950	70	131
299	63	M30×1.5	1180	70	131
299	80	M30×1.5	1480	70	131
299	100	M30×1.5	1880	70	131
299	150	M30×1.5	2815	70	131
