피스톤 어큐뮬레이터

피스톤 어큐뮬레이터는 가스(보통 질소)의 압축성을 사용하여 유압 에너지를 저장하는 기계 장치입니다. 이는 유압 시스템에서 에너지 조절기로 널리 사용됩니다. 효율적인 에너지 저장 및 방출을 달성하기 위해 피스톤을 통해 가스에서 작동유를 분리합니다.

견적 요청 >

PREV：No previous product 다음：블래더 어큐뮬레이터 스테이션

핵심 정의 및 구조
피스톤 어큐뮬레이터는 유압 격리형 어큐뮬레이터 범주에 속합니다. 주로 다음 구성 요소로 구성됩니다.
1. 주요 구조: 실린더(오일 챔버), 피스톤, 가스 챔버 및 엔드 캡을 포함합니다. 피스톤은 실린더 내부에 위치하여 작동유 챔버(하부)와 가스 챔버(상부)를 분리합니다.
2. 씰링 시스템 : 피스톤 양쪽에 고정밀 씰을 장착하여 작동유에 가스가 스며드는 것을 방지하여 작동유의 청정도를 유지합니다.
3. 제어 밸브: 일반적으로 압축 가스를 충전하고 유압유 흐름을 제어하기 위한 사전 충전 밸브와 체크 밸브가 장착되어 있습니다.

작동 원리
피스톤 어큐뮬레이터의 작동 과정은 거대한 "스프링"의 작동 과정과 유사합니다.
1. 에너지 저장 단계: 유압 시스템의 압력이 증가하면(가스의 사전 충전 압력 이상) 작동유가 체크 밸브를 통해 어큐뮬레이터로 들어가 피스톤을 위쪽으로 밀고 상부의 가스를 압축합니다. 가스량이 감소함에 따라 에너지가 저장됩니다.
2. 에너지 방출 단계: 시스템에 추가 유압 에너지(압력 강하)가 필요할 때 압축 가스가 빠르게 팽창하여 피스톤을 아래로 밀어냅니다. 피스톤이 아래쪽으로 움직이면 유압유가 시스템으로 다시 들어가 에너지가 방출됩니다.

주문서
1. 예: 공칭 압력: 31.5MPa. 쉘 내부 직경(mm): 180mm, 공칭 용량: 20L, 유압 포트: 나사형; 엔드 캡 스레드 유형: 남성, 매체: 유압 오일; 피스톤 어큐뮬레이터의 일반적인 모델 코드는 HXQ-A-20/31.5-L-Y-180입니다.
2. 피스톤 어큐뮬레이터에 대한 특별한 요구 사항에 대해서는 당사에 문의하십시오.
3. 당사는 디자인을 수정할 권리를 보유합니다.

제품
설명

우리는 다양한 고객의 요구 사항을 충족하기 위해 고객의 요구에 따라 설계하고 개발할 수 있습니다.

모델 명칭

1. 제품 유형
피스톤 어큐뮬레이터

2. 건설
A: 엔드 캡 스레드: 남성
B: 엔드 캡 스레드: 암

3. 공칭 용량(L): 0.5~250L

4. 공칭 압력(MPa): 10-31.5MPa

5. 유압 포트
L: 나사형
F: 플랜지형

6. 중간
Y: 유압유
R: 유제&물-글리콜

7. 내경 매개변수(mm)

제품 사양

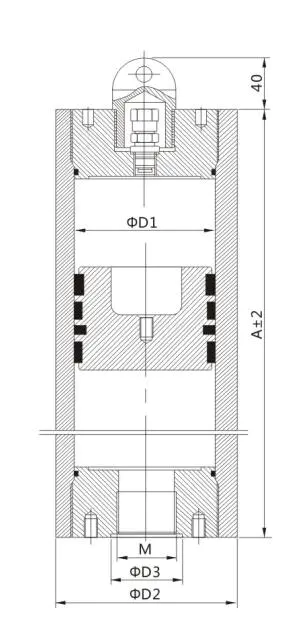

모델 코드 및 크기

모델 코드	공칭 부피(L)	ΦD1(mm)	ΦD2(mm)	(mm)	허용사용압력(MPa)	ΦD3(mm)	M	체중(kg)
HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
