NXQ 시리즈 블래더 어큐뮬레이터는 국가 표준(JB/T 7036-93) 또는 HG2331을 준수하는 블래더형 어큐뮬레이터입니다. 핵심 구성 요소는 "방광" 또는 "캡슐"이므로 이름이 붙여졌습니다. 이 시리즈는 여러 유압 부품 제조업체에서 제조되었으며 누출 보상, 압력 균형, 충격 흡수 및 펄스 흡수와 같은 시나리오에서 널리 사용됩니다.
자세히 보기1. 피스톤 펌프와 다이어프램 펌프 모두 작동 중에 맥동 또는 최고 압력을 생성합니다. 이는 원활한 작동과 구성품의 작동 수명 모두에 바람직하지 않으며 해롭습니다. 펌프의 하류 흐름에 인접한 어큐뮬레이터를 장착하면 맥동이 허용 가능한 수준으로 감소됩니다(그림 3). 일반적인 응용 분야는 도징 펌프, 피스톤 수가 적은 펌프 등입니다.
2. 갑작스러운 정전이 발생한 경우 마. 예를 들어, 파이프 또는 조인트 고장, 펌프 고장 등이 발생하면 어큐뮬레이터는 작동 주기를 완료하거나 액추에이터, 밸브 등을 "안전한" 위치로 재설정하여 장비나 제품의 손상을 방지하는 데 충분한 에너지를 제공할 수 있습니다. 안전문, 전기 스위치, 안전 밸브, 비상 브레이크 등을 닫기 위해 유압 전원 공급이 필요한 경우 이러한 비상 전원의 가용성은 필수적입니다.
일반적인 응용 분야는 발전소 버너에 연료유를 긴급 공급하는 것입니다. 그림 4는 에너지 손실을 초래하는 "B"에서의 고장이 전자 밸브 "A"를 수동으로 무시하여 어큐뮬레이터의 위치 에너지를 활용함으로써 상쇄될 수 있음을 보여줍니다.
3. 폐쇄형 유압 회로에서는 열팽창으로 인해 온도 상승으로 인한 압력 증가가 발생할 수 있습니다.
라인에 설치된 어큐뮬레이터는 밸브, 개스킷, 압력 게이지 등을 보호합니다. 일반적인 응용 분야는 정유소 및 파이프라인에서 찾을 수 있습니다(그림 5).
4. 장기간 일정한 정압이 필요하기 때문에 조인트, 씰 등을 통한 누출로 인한 압력 손실을 보상하고 작동 사이클 중에 발생할 수 있는 압력 피크의 균형을 유지하기 때문에 어큐뮬레이터는 필수입니다. 일반적인 응용 분야는 폐쇄 시스템(그림 6), 로딩 플랫폼, 경화 프레스, 공작 기계, 윤활 시스템 등에 있습니다.
5. 밸브를 빠르게 닫으면 충격파(수격 현상)가 발생하여 파이프, 조인트, 밸브 등에 과압이 발생할 수 있습니다. 적합한 어큐뮬레이터를 사용하면 충격을 중화하거나 크게 줄일 수 있습니다. 일반적인 응용 분야는 물(그림 7), 연료 및 오일 분배 회로, 세척 장비 등입니다.
6. 유압 구동 장비의 기계적 충격은 어큐뮬레이터에 의해 흡수될 수 있습니다. 가능한 응용 분야는 지게차, 이동식 크레인, 농업 및 토목 공학 기계, 암석 분쇄기 등의 구동 및 서스펜션 시스템입니다.(그림 8)
7. 유체분리기(이송장벽)
회로의 한쪽에서 발생된 유체 압력이 두 유체가 섞일 가능성 없이 다른 유체로 전달되어야 하는 시스템에서 블래더 어큐뮬레이터는 만족스러운 솔루션을 제공합니다(그림 9).
어큐뮬레이터 블래더는 두 유체 사이 또는 가스와 유체 사이에서 유연한 장벽 역할을 하여 시스템 압력을 감소시키지 않고 즉각적인 반응을 제공합니다.
선택
어큐뮬레이터 선택에는 다음 매개변수가 포함됩니다. 가장 중요한 것은.
1. 작동 압력
최소 및 최대 작동 압력(P1, P2) 및 최대 허용 작동 압력 값은 안전상의 이유로 선택할 어큐뮬레이터의 최대 승인 작동 압력보다 낮거나 같아야 합니다.
2. 작업량
어큐뮬레이터의 올바른 크기를 위해서는 최대 및 최소 작동 압력 외에 저장하거나 활용할 액체의 부피(AV)가 필요합니다.
3. 작동 매체
일반적으로 작동 매체는 질소와 유압유 또는 유제입니다. 특수 매체의 경우 먼저 당사에 문의하시기 바랍니다.
4. 작동 온도
블래더와 쉘의 재료 선택은 작동 온도에 따라 결정되며, 이는 사전 로딩 압력과 결과적으로 어큐뮬레이터 부피에도 영향을 미칩니다.
5. 최대유량
동일한(AV) 경우 어큐뮬레이터 연결 크기는 필요한 즉각적인 유량에 의해 영향을 받을 수 있습니다.
6. 위치
설계가 로컬 설계 및 테스트 매개변수를 충족할 수 있도록 어큐뮬레이터의 최종 지정을 아는 것이 중요합니다.
7. 부피 계산
| 신청 | 부피 계산 공식 | 참고 |
| 유체 동력 저장 | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : 필요한 용량( m3 ); 사전 충전 압력 P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : 효율적인 볼륨( m3 ) | ||
| P 1 : 최소 작동 압력(Pa) | ||
| P 2 : 최대. 작동 압력(Pa) | ||
| n : 계수; n=1 (등온), n=1.4 (단열성) | ||
| 맥동 감쇠기 | V 0=1−( P 1/ P 2)1/nA k 엘( P 1/ P 0)1/n×103 | A : 실린더의 유효면적( m2 ) |
| L : 피스톤 스트로크 길이(m) | ||
| k : 펌프 유형과 관련된 계수: | ||
| - 단동식 단일 피스톤 : 0.60 | ||
| - 복동형 싱글 피스톤 : 0.25 | ||
| - 단동식 더블 피스톤 : 0.25 | ||
| - 복동형 더블 피스톤 : 0.15 | ||
| - 단동 삼중 피스톤 : 0.13 | ||
| - 복동형 트리플 피스톤 : 0.05 | ||
| 사전 충전 압력: 작동 압력의 60% | ||
| 비상에너지를 흡수하다 | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : 작동유 회로의 일반 품질(kg) |
| v : 유체유량(m/s) | ||
| 사전 충전 압력: 작동 압력의 90% |
참고:
1. 사전 충전 압력은 적용 위치에 따라 결정됩니다.
2. n=1, 질소의 압축이나 팽창이 너무 느리게(3분 이상) 일어나 가스와 환경 사이에 완전한 열 교환이 허용되는 경우, 즉 일정한 온도에서 조건은 등온입니다. n=1.4, 작동이 너무 빨라서 열 교환이 일어나지 않을 경우 조건은 단열입니다.
모델 명칭
1. 유압 블래더 어큐뮬레이터
2. 구조: A: 작은 개구부 AB: 큰 개구부
3. 공칭 용량: L
4. 공칭 압력: 바
5. 연결 유형: L--실 F--플랜지형
6. 매체: Y--유압 오일 R--에멀젼

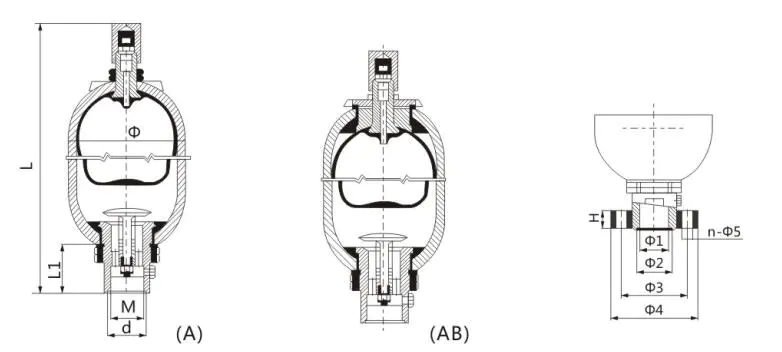

모델 코드 및 크기
주문서
1. 주문 시 모델 및 코드를 모두 명시해야 합니다. 예를 들어 어큐뮬레이터 NXQ-A-40/31.5-L-Y는 작동 압력:31.5Mpa, 공칭 용량: 40L, 실린더 구조: 작은 개구부, 하단 수리 매체: 유압 오일, 연결 방식: 나사산, 직경: Φ219를 의미합니다.
(1) 어큐뮬레이터를 고정하기 위해 용접, 리베팅 및 기계 가공을 적용하지 않습니다.
(2) 산소 또는 공기가 어큐뮬레이터를 채우는 것이 금지되어 있습니다. 질소나 기타 불활성 가스만 사용하십시오.
(3) 에너지 절약을 위해 어큐뮬레이터를 사용할 때 충전 압력은 유압 시스템의 최저 작동 압력의 90%(일반적으로 60%-80%)보다 낮아야 합니다.
(4) 어큐뮬레이터를 설치할 때 연결 포트에 누출이 있는지 확인하십시오.
(5) 어큐뮬레이터가 안정되면 즉시 필요한 압력을 확인하십시오.
2. 사용자가 동일한 용량의 대구경 시리즈 어큐뮬레이터를 선택할 경우 모델 뒷면의 직경과 코드를 참고하십시오. 예를 들어, 40L 어큐뮬레이터에는 두 종류의 파이프가 있습니다. 하나는 $219이고 다른 하나는 $299입니다. 사용자가 직경 $299를 필요로 하는 경우 작동 압력: 31.5MPa, 실린더 구조: 큰 개방/상부 수리, 매체: 유압 오일, 연결 방식: 스레드. 이러한 종류의 누산기는 다음과 같이 표현되어야 합니다: NXQ-AB-40/31.5-L-Y(Φ299).
사용자가 작은 직경 시리즈를 선택하는 경우 직경을 기록할 필요가 없습니다.
3. 어큐뮬레이터에 대한 특별한 요구 사항이 있는 경우 당사 기술 담당자와 협상하십시오.
설치
1. 어큐뮬레이터는 가스 밸브가 수직으로 세워져 설치되어야 합니다. 가스 밸브 근처에 검사 공간을 확보해야 합니다.
2. 어큐뮬레이터는 지지대나 벽에 단단히 고정되어야 합니다.
3. 변동을 완충하고 흡수하는 데 사용할 경우 어큐뮬레이터는 변동원 근처에 배치되어야 합니다.
4. 펌프의 전기 기계가 작동을 멈출 때 어큐뮬레이터로 오일이 역류하는 것을 방지하기 위해 어큐뮬레이터와 유압 펌프 사이에 체크 밸브를 배치해야 합니다.
5. 스톱 밸브는 어큐뮬레이터와 파이프 시스템 사이에 위치하여 가스 충전, 배수 속도 조정 또는 장기 정지에 사용됩니다.
6. 어큐뮬레이터를 고정할 때에는 용접을 하여서는 아니 된다.
질소 충전
1. 질소를 충전하기 전에 어큐뮬레이터를 검사해야 합니다.
2. 질소는 급속 충전으로 인해 방광이 파손되지 않도록 천천히 충전해야 합니다.
3. 산소, 압축공기, 기타 가연성 가스를 사용해서는 안 된다.
4. 질소 충전에는 가스 충전 장치를 사용해야 합니다. 가스 충전 장치는 충전, 배수 측정 및 충전 압력 조정에 사용되는 어큐뮬레이터의 분리할 수 없는 부품입니다. 가스 충전 장치.
5. 충전 압력 결정:
(1) 완충 충격 : 충전 압력은 설치 장소의 일반 압력 또는 그보다 약간 높은 압력으로 하십시오.
(2) 흡수변동 : 충전압력은 평균변동압력의 60%로 한다.
(3) 에너지 저장: 충전 압력은 최소 작동 압력의 90%(일반적으로 60%-80%)보다 낮고 최대 작동 압력의 25%보다 높아야 합니다.
(4) 고온 팽창에 대한 보상: 충전 압력은 유압 시스템 폐쇄 회로의 최소 압력 또는 그보다 약간 낮아야 합니다.
검사 및 수리
1. 누출 점검:
설치 후 방광의 가스압력을 매주 확인하세요. 한 달 뒤는 매달, 반년 뒤는 반년마다 확인하세요.
검사 방법:
어큐뮬레이터 오일 주입구와 오일 박스를 연결하는 오일 파이프에 체크 밸브를 배치하고 체크 밸브 앞에 압력 게이지를 설치합니다. 체크 밸브를 천천히 열어 압력 오일이 오일 박스로 돌아가도록 하는 동시에 압력 게이지를 관찰합니다. 처음에는 게이지 포인터가 천천히 내려가다가 어느 지점에서 급격히 0으로 변합니다. 포인터의 이동 속도의 변화된 값이 가스 충전 압력입니다. 또한, 가스 충전 장치를 사용하여 압력을 검사할 수도 있지만, 검사할 때마다 가스가 조금씩 배출됩니다.
2. 어큐뮬레이터를 장기간 사용하지 않을 경우 체크 밸브를 닫아 오일 압력이 해당 충전 압력보다 높은지 확인해야 합니다.
3. 어큐뮬레이터가 작동하지 않으면 누출이 있는지 확인하십시오. 방광에 질소가 없고 가스 밸브에서 오일이 빠져나오는 경우 방광을 확인하십시오.
4. 어큐뮬레이터를 분리하기 전에 오일을 배출합니다. 먼저 충전 장치로 질소를 배출한 다음 부품을 분리할 수 있습니다.
5. 운반 및 테스트 과정에서 너트가 풀려 누수가 발생하는 경우 씰 링이 슬롯에 있는지 확인하십시오. 씰 링을 올바른 위치에 놓고 너트를 돌립니다. 그래도 누출이 있는 경우 부품을 교체하십시오.
부록
1. 디버깅하기 전에 파이프 내의 공기를 배출해야 합니다.
2. 어큐뮬레이터가 10L보다 큰 경우 오일 주입구에 안전 밸브를 배치합니다.
3. 어큐뮬레이터가 적용되기 전에 질소 압력을 확인하십시오.
4. 폭발을 피하기 위해 산소 및 가연성 가스를 금지합니다.

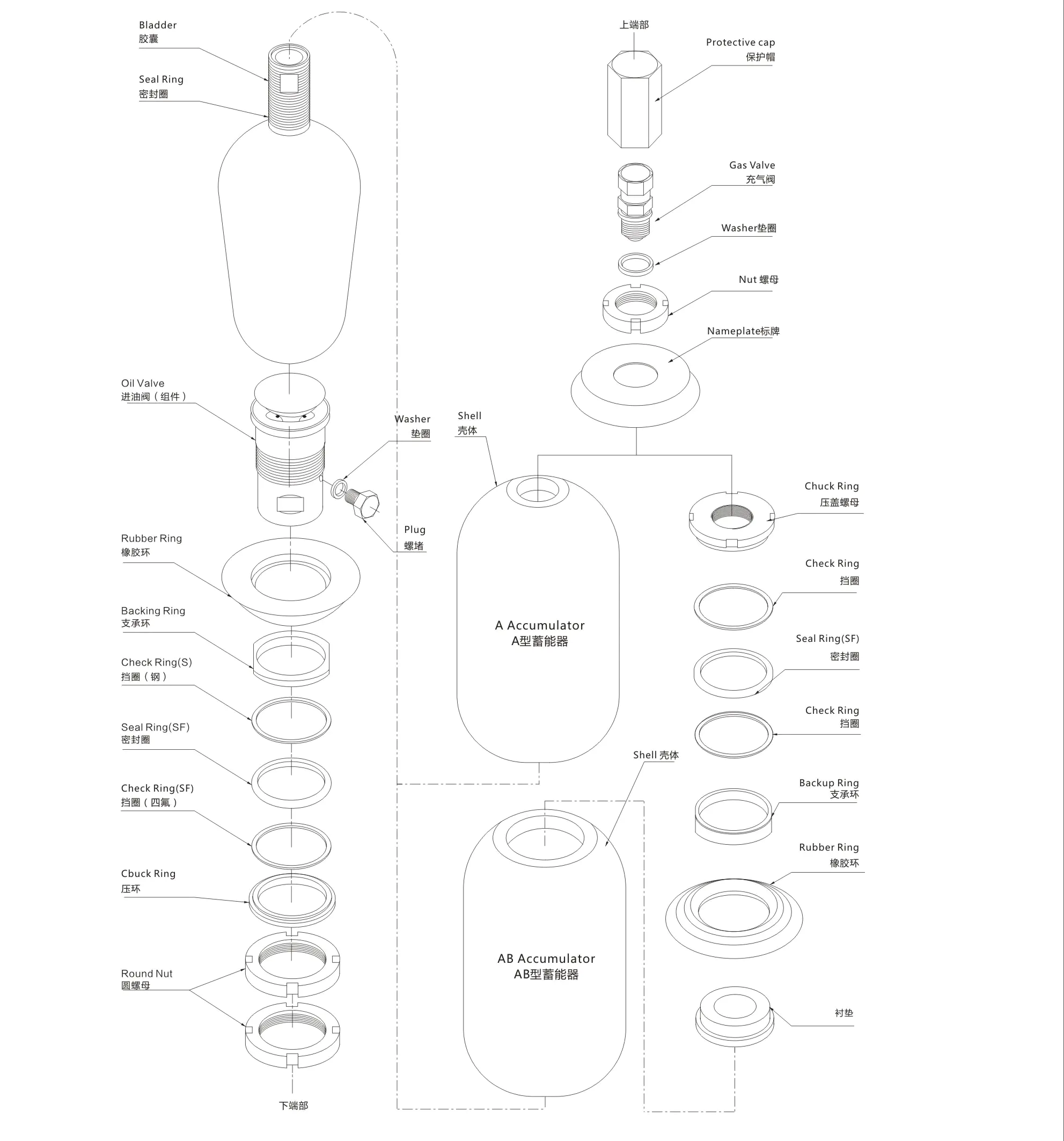

블래더 어큐뮬레이터 조립 개략도
프론트 로더와 적재된 곡물 트레일러를 작동하는 90마력 유틸리티 트랙터는 유압 회로에 트레일러 브레이크를 동시에 조종하고 들어 올리고 해제하도록 요청합니다. 브레이크 해제 회로를 지원하는 소형 다이어프램 어큐뮬레이터가 질소 사전 충전을 잃으면 증상은 예측 가능한 순서로 나타납...
더 읽기해양 플랫폼의 유정 제어 패널은 각 액추에이터 뒤에 2리터 미만의 사용 가능한 유압유를 운반하는 경우가 많습니다. 펌프가 멈췄을 때 그 작은 부피는 여전히 밸브를 스트로크하고 유정 압력에 대해 열린 상태를 유지해야 하며 현장 수명 전반에 걸쳐 이 트릭을 수천 번 반복해야 합니...
더 읽기분당 2,500회 작동하는 유압식 착암기는 24밀리초마다 회로에 압력 펄스를 가합니다. 호스가 구부러지고 씰이 마모되며 펌프에 반사파가 보입니다. 다이어프램 어큐뮬레이터는 한 가지 구조적 이유로 광산 기계에 일반적으로 사용됩니다. 다이어프램에는 슬라이딩 씰이 없고 질량도 거의...
더 읽기일반적인 사출 성형 사이클 동안 유압 시스템은 사출 스크류를 고속으로 전진시키기 위해 급격한 오일 공급을 요구합니다. 펌프만 이 흐름을 공급한다면 크기가 너무 커서 나머지 사이클 동안 에너지를 낭비해야 합니다. 해결책: 수요가 적은 기간 동안 가압된 유압유를 저장했다가 장비에...
더 읽기180톤 이동식 크레인이 완전히 적재된 붐을 내리면 관성으로 인해 1초도 안 되어 러핑 실린더의 유압 압력이 400bar 이상으로 높아질 수 있습니다. 최고점을 흡수하는 장치가 없으면 씰이 조기에 파손되고 호스가 터지며 하중이 튕겨 나갈 수 있습니다. 건설 크레인 시스템용 다...
더 읽기A bladder accumulator is a hydro-pneumatic pressure vessel that stores hydraulic energy using a flexible rubber bladder to separate nitrogen gas from hydraulic fluid. When system pressure rises, fluid compresses the nitrogen through the bladder; when pressure drops, the stored energy is released back into the circuit. The standard bladder accumulator is the most widely used accumulator type in industrial and mobile hydraulic systems due to its fast response, compact design, and broad compatibility with common hydraulic fluids.
The operating principle of a hydraulic bladder accumulator relies on the compressibility of nitrogen gas. The unit consists of a steel pressure shell, an internal rubber bladder pre-charged with dry nitrogen, a gas valve at the top, and a fluid port with an anti-extrusion poppet valve at the bottom.
The nitrogen pre-charge pressure (P0) is set to 60–90% of the system's minimum working pressure, defining the accumulator's usable energy window between minimum and maximum operating pressures.
| Parameter | Typical Range | Notes |
|---|---|---|
| Nominal Volume | 0.16 L – 200 L | Larger volumes available on request |
| Max Working Pressure | Up to 350 bar (5,075 psi) | Shell material: carbon steel or stainless steel |
| Bladder Material | NBR, ECO, IIR, FKM | Selected to match system fluid type |
| Operating Temperature | −10 °C to +80 °C (standard NBR) | Extended range available with FKM bladder |
| Gas Charge | Dry nitrogen N₂ ≥ 99.8% | Never use air or oxygen |
Ningbo Fenghua Jiangkou Jingyi Hydraulic Co., Ltd., founded in 2012 and located in Xikou Town, Ningbo City, is a national high-tech enterprise specializing in hydraulic and pneumatic components. The company holds the Special Equipment Manufacturing License (Grade A2 for Pressure Vessels) and EU CE certification, covering both standard bladder accumulator and hydraulic bladder accumulator product lines. With a workshop area exceeding 5,000 square meters and strict compliance with national quality assurance standards, Jingyi Hydraulic delivers reliable accumulators to customers across industrial, mobile, and process hydraulic sectors worldwide.
A standard bladder accumulator responds faster and is lighter, but has a more limited pressure ratio (typically max:min pressure ratio of 4:1). A piston accumulator tolerates a wider pressure ratio and higher flow rates but responds more slowly due to piston inertia. Bladder types are preferred for pulsation damping and energy storage in compact systems.
Pre-charge should be verified every 6 to 12 months under normal operating conditions. High-cycle or high-temperature applications may require quarterly checks. Always check with a dedicated accumulator charging kit and dry nitrogen only.
Yes. The bladder, seals, and gas valve core of a standard bladder accumulator can be replaced in the field using a compatible accumulator repair kit, provided the shell and fluid port are undamaged. This significantly reduces maintenance cost compared to full unit replacement.
