스테인레스 스틸 블래더 어큐뮬레이터

Name: 스테인레스 스틸 블래더 어큐뮬레이터
Rating: 5 (99 reviews)

스테인레스 스틸 블래더 어큐뮬레이터는 유압 시스템에 사용되는 에너지 저장 장치입니다. 이는 주로 유압 시스템 압력 안정화, 충격 흡수 및 에너지 보상 제공을 위해 가스(일반적으로 질소)의 압축성을 활용하여 에너지를 저장 및 방출합니다.

가격 문의 >

이전:PED 유형 블래더 어큐뮬레이터 다음:다음 상품 없음

핵심 구조
스테인레스 스틸 블래더 어큐뮬레이터의 기본 구조는 세 부분으로 구성됩니다.
1. 쉘: 일반적으로 이음매 없는 304 또는 316 스테인리스 스틸 튜빙으로 만들어지며 우수한 고온 저항성과 내식성(예: 산, 알칼리 및 염수 분무에 대한 저항성)이 있어 고온 및 부식성 환경에 특히 적합합니다.
2. 방광: 쉘 내부에 위치하며 내유성 고무 또는 불소 고무로 만들어졌습니다. 블래더는 질소(또는 기타 불활성 가스)로 채워져 있고 외부는 유압유로 채워져 있습니다.
3. 압출 방지 장치: 방광과 쉘 접촉면 사이에 위치하여 고압 오일로 인해 방광이 압착되는 것을 방지합니다. 일반적인 형태에는 오일 밸브 또는 보호 그리드가 포함됩니다.

작동 원리
스테인레스 스틸 블래더 어큐뮬레이터는 액체와 가스의 상호 작용을 통해 에너지 변환을 달성합니다.
1. 에너지 저장 과정(충전): 유압 시스템의 압력이 블래더에 사전 충전된 질소 가스의 압력을 초과하면 작동유가 어큐뮬레이터로 강제 유입되어 블래더를 압축하고 부피를 줄여 압력을 증가시킵니다. 에너지는 압축 가스로 방광에 저장됩니다.
2. 에너지 방출 과정: 시스템 압력이 떨어지면 내부의 고압 질소 가스가 팽창하여 작동유를 어큐뮬레이터 밖으로 밀어내어 시스템에 필요한 에너지를 보충함으로써 시스템 안정성을 유지합니다.

주요 특징
1. 강한 내식성 : 스테인레스 스틸 외부 쉘로 인해 고온 저항 및 내식성이 우수하여 열악한 환경에서도 장기간 안정적인 작동이 가능합니다.
2. 경량: 기존 강철 어큐뮬레이터에 비해 스테인레스 스틸 블래더 어큐뮬레이터는 비강도가 더 높고, 가볍고, 구조가 콤팩트하며, 설치 및 유지 관리가 쉽습니다.
3. 넓은 적용 범위 : 주로 충격 하중 완충, 압력 보상 및 에너지 저장을 위해 유압 프레스, 사출 성형 기계, 선박 조향 기어, 건설 기계 및 기타 장비에 널리 사용됩니다. 주문 방법: 특별한 요구 사항이 있는 경우 당사에 문의하십시오.

제품
설명

고객의 요구에 따라 설계 및 개발할 수 있어 다양한 고객의 요구를 충족시킬 수 있습니다.

모델 명칭

1. 스테인레스 스틸 블래더 어큐뮬레이터

2. 건설
A: 작은 개구부 B: 큰 개구부

3. 공칭 부피(L)

4. 공칭압력(MPa)

5. 유압 포트
L: 나사산 F: 플랜지형

6. 중간
Y: 유압유
R: 에멀젼
N: 두 번째 그룹 Medium

제품 사양

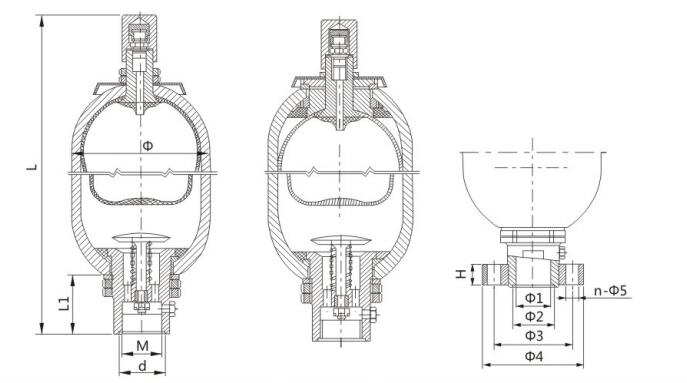

모델 코드 및 크기

모델 코드	공칭 압력(MPa)	공칭 부피(L)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	실(L)	플랜지(F)	Φ	체중(kg)
BNXQ-A-0.4/ -L(여)-	10	0.4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0.63/ -L(여)-	10	0.63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3.5/3.5
BNXQ-A-1/ -L(여)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4.5/4.5
BNXQ-A-1/ -L(여)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5.5
BNXQ-A-1.6/ -L(여)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12.5
BNXQ-A-2.5/ -L(여)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/ -L(여)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18.5
BNXQ-A-6.3/ -L(여)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25.5
BNXQ- -10/ -L(여)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ- -16/ -L(여)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ- -20/ -L(여)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ- -25/ -L(여)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ- -32/ -L(여)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ- -40/ -L(여)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ- -20/ -L(여)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ- -25/ -L(여)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102.5
BNXQ- -40/ -L(여)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ- -50/ -L(여)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159.5
BNXQ- -63/ -L(여)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ- -80/ -L(여)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ- -100/ -L(여)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ- -150/ -L(여)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ- -63/ -L(여)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185.5
BNXQ- -80/ -L(여)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ- -100/ -L(여)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ- -125/ -L(여)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ- -150/ -L(여)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ- -160/ -L(여)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ- -180/ -L(여)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ- -200/ -L(여)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509

주문서
특별한 요구 사항이 있는 경우 당사에 문의하여 조언을 구하시기 바랍니다.
