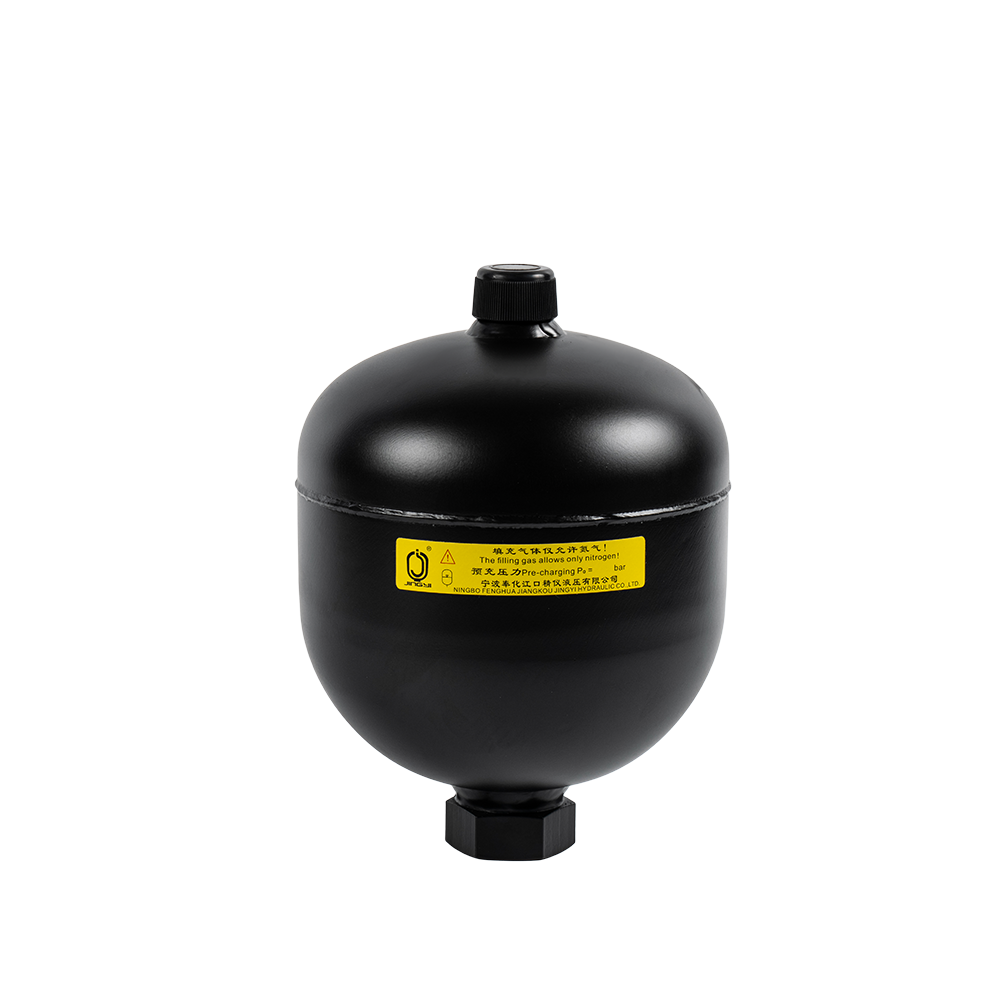

다이어프램 어큐뮬레이터란 무엇입니까?

다이어프램 어큐뮬레이터의 내부 구조는 고무 다이어프램에 의해 두 개의 밀봉된 챔버로 나누어진 강철 쉘로 구성됩니다. 블래더 어큐뮬레이터와 달리 다이어프램은 전체 둘레에 접착되거나 고정되어 장치의 데드 볼륨이 낮고 유량이 적은 응용 분야에 대한 응답 시간이 더 빠릅니다.

다이어프램 어큐뮬레이터가 기계가 작동하는 유일한 이유인 경우는 거의 없지만, 일반적으로 이것이 없으면 제대로 작동하지 않는 이유가 됩니다. 작은 저장소, 간헐적인 수요 또는 민감한 압력 제어가 있는 회로에서 어큐뮬레이터 그룹은 5가지 실제 작업을 수행합니다.

• 드라이브 전력 절약 — 최고 유량이 아닌 평균 수요에 맞게 펌프 크기를 조정할 수 있도록 최고 유량을 공급합니다.
• 에너지 저장 — 회로에서 요구하는 순간에 방출할 수 있도록 가압된 유체를 유지합니다.
• 압력 충격 감쇠 — 밸브 전환이나 갑작스러운 부하 변화로 인한 유압 충격을 흡수합니다.
• 펌프 압력 맥동 감소 — 피스톤 및 기어 펌프에 의해 생성된 잔물결을 완화합니다.
• 일정한 압력 유지 - 펌프 사이클 사이의 누출 또는 열팽창을 보상합니다.

회로에 유압 에너지 저장 장치를 추가하는 기계 제작자는 일반적으로 펌프와 씰이 더 이상 지속적인 맥동과 충격 부하를 받지 않기 때문에 더 긴 구성 요소 수명, 더 조용한 작동 및 더 낮은 유지 관리 비용을 경험합니다.

어큐뮬레이터 유형 중에서 선택하는 것은 부피, 유속 및 가스 측을 재충전해야 하는 빈도에 따라 결정됩니다. 아래 표에서는 산업용 유압 어큐뮬레이터 응용 분야에서 사용되는 가장 일반적인 세 ​​가지 설계를 비교합니다.

용접 다이어프램 어큐뮬레이터는 강철 스탬프 쉘을 사용하며 구조화된 모델 코드를 통해 식별됩니다. 각 부분을 이해하면 교체용 어큐뮬레이터 블래더를 지정하거나 그에 맞는 어큐뮬레이터 수리 키트를 주문할 때 도움이 됩니다.

소형 다이어프램 어큐뮬레이터는 공칭 부피에 따라 4:1 또는 8:1의 압축 비율로 제작되며, 용기가 성장함에 따라 액체측 연결이 G1/2에서 G3/4까지 확장됩니다. 사용 가능한 범위의 샘플은 아래와 같습니다.

모든 크기는 처리되는 유체에 맞게 다양한 다이어프램 재료와 짝을 이룰 수 있습니다. 일반 광유용 NBR, 고온 저항용 HNBR, 인산염 에스테르 유체용 IIR, 오일과 오존 저항의 균형을 위한 ECO 등이 있습니다.

어큐뮬레이터의 크기를 올바르게 조정하면 두 가지 일반적인 실수, 즉 피크 수요를 감당할 수 없는 소형 장치와 추가 이점 없이 비용만 추가하는 대형 장치를 피할 수 있습니다. 세 가지 질문으로 선택 범위가 빠르게 좁아집니다.

• 피크 유량 격차는 얼마입니까? 펌프의 꾸준한 출력을 회로의 순간 최고 수요와 비교하십시오. 그 차이가 최소 사용 가능 용량을 설정합니다.
• 작동 압력 범위는 무엇입니까? 안정적인 성능을 위해서는 가스 사전 충전이 최소 시스템 압력의 약 90% 수준에 있어야 합니다.
• 다이어프램에는 어떤 유체와 온도가 표시됩니까? 유체 호환성은 NBR, HNBR, IIR 또는 ECO가 올바른 다이어프램 재료 코드인지 여부를 결정합니다.

다이어프램 어큐뮬레이터의 신뢰성은 지원 액세서리만큼만 신뢰할 수 있습니다. 가스 압력은 다이어프램 투과를 통해 자연적으로 매년 작은 비율로 떨어지기 때문에 질소 충전 장치 또는 어큐뮬레이터 충전 키트를 사용하여 초기 가스 사전 충전 압력을 설정하고 예정된 유지 관리 중에 이를 보충합니다.

• 질소 충전 키트 — 가스 밸브에 연결하여 회로에서 어큐뮬레이터를 제거하지 않고도 안전하게 질소를 채우고, 점검하고, 방출합니다.
• 어큐뮬레이터 블래더/다이어프램 교체 — 일상적인 서비스 중에 검사하고 탄력성이 떨어지면 교체해야 하는 마모 품목입니다.
• 어큐뮬레이터 안전 밸브 — 정격 작동 압력을 초과하는 과압으로부터 용기와 회로를 보호합니다.
• 어큐뮬레이터 장착 브래킷 — 용기를 진동으로부터 보호하여 다이어프램 및 쉘 피로 수명을 연장합니다.

다이어프램 어큐뮬레이터는 압력 용기이기 때문에 일반적인 제조 관행보다는 인정된 안전 표준에 따라 제조되어야 합니다. 평판이 좋은 생산에는 압력 용기에 대한 특수 장비 제조 라이센스, EU CE 인증, 원시 강철 코일부터 정수압 테스트를 거친 완성된 쉘까지 재료 추적성이 포함됩니다. CE 인증 어큐뮬레이터 공급업체는 또한 모든 배치에 대해 압축비, 허용 작동 압력 및 다이어프램 재료 문서를 제공하므로 장치가 수출 기계에 통합될 때 승인이 단순화됩니다.
